Konfigurasi Queue Tree dan Mangle Menggunakan Mikrotik

Nama : Kevin Setyawan

Kelas  : XII TKJ 4

Jobsheet : Konfigurasi Queue Tree & Mangle

Guru : Maman Hariana

Penjelasan :

Queue Tree berfungsi untuk mengimplementasikan fungsi yang lebih komplex dalam limit bandwidth pada mikrotik dimana penggunaan packet mark nya memiliki fungsi yang lebih baik. Digunakan untuk membatasi satu arah koneksi saja baik itu download maupun upload. Secara umum Queue Tree ini tidak terlihat berbeda dari Simple Queue.

Mangle pada mikrotik merupakan suatu cara untuk menandai paket data dan koneksi tertentu yang dapat diterapkan pada fitur mikrotik lainnya, sepeti pada routes, pemisahan bandwidth pada queues, NAT dan filter rules. Tanda mangle yang ada pada router mikrotik hanya bisa digunakan pada router itu sendiri. Dan yang perlu diingat bahwa proses pembacaan rule mangle ini dilakukan dari urutan pertama ke bawah.

Konfigurasi :

Sambungkan Mikrotik ke Laptop

Setelah itu buka winbox > connect Mikrotik

Buat ip address

Ether 4 > 192.168.137.2/24

Wlan 1 > 192.168.1.1/24

Lalu hasilnya akan menjadi seperti ini

Ip > Dhcp Server > Dhcp Setup > lalu next sampai selesai

Ip DNS > 8.8.8.8 > 8.8.4.4 > Ceklis Allow Remote Request

Ip Routes > (+) gateway : 192.168.137.1 > Apply Ok

Lalu hasilnya akan menjadi seperti ini

Ip > Firewall > NAT > Chain : srcnat

Action : masquerade > Apply Ok

Buat Hotspot > Wireless > Interfaces > Mode : ap bridge > SSID : Kevin & Opan ( isi sesuai yang diinginkan )

Wireless > Security profiles > Mode : dynamic keys > ceklis : WPA PSK , WPA2PSK > Isi password : 12345678 > Apply Ok

Ip Firewall > Mangle (+) > Chain : Forward > Src.address : 192.168.1.0/24

action : Mark connection > New connection : conn-tcp > ceklis passtrought

Ip Firewall > Mangle (+) > Chain : Forward > Connection mark : conn-tcp

action : mark packet > New packet mark : packet-tcp > passtrought tidak diceklis

Ip Firewall > Mangle (+) > Chain : Forward > Src.address : 192.168.1.0/24 > Protocol : udp

action : Mark connection > New connection : conn-udp > ceklis passtrought

Ip Firewall > Mangle (+) > Chain : Forward > Connection mark  : conn-udp

action : mark packet > New packet mark : packet-udp > passtrought diceklis

Ip Firewall > Mangle (+) > Chain : Forward > Src.address : 192.168.5.0/24 > Protocol : 1 (icmp)

action : mark connection > New connection : conn-icmp > ceklis passtrought

Ip Firewall > Mangle (+) > Chain : Forward > Connection mark : conn-icmp

action : mark packet > New packet mark : packet-icmp > passtrought diceklis

Ip Firewall > Mangle (+) > Chain : Forward > Src.address : 192.168.5.0/24

action : mark connection > New connection mark : conn-sisa > ceklis passtrought

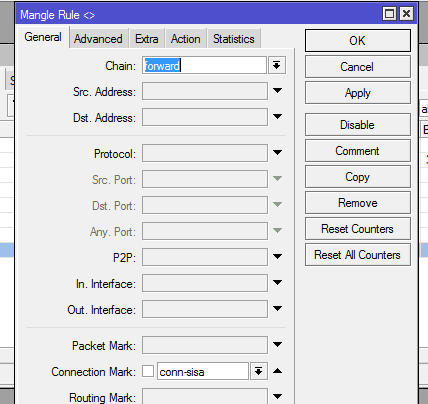

Ip Firewall > Mangle (+) > Chain : Forward > Connection mark : conn-sisa

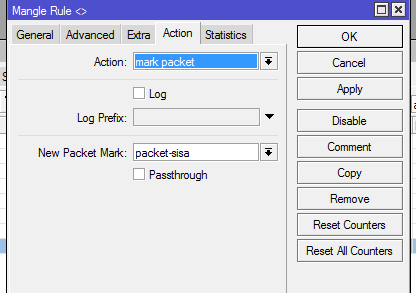

action : mark packet > New packet mark : packet-sisa > passtrought tidak diceklis

Queque > Queque tree > Name : total-download > Parent : ether 4> Max.limit : 16k  > Apply Ok

Name : total-upload > Parent : wlan 1 > Max.limit : 32k  > Apply Ok

Queque > Queque tree > Name : download-tcp > Parent : total-download > Packet mark : packet-tcp > Limit.At : 16k > Max.limit : 16k  > Apply Ok

Name : upload-tcp > Parent : total-upload > Packet mark : packet-tcp > Limit.At : 32k > Max.limit : 32k  > Apply Ok

Name : download-udp > Parent : total-download > Packet mark : packet-udp > Limit.At : 16k > Max.limit : 16k  > Apply Ok

Name : upload-udp > Parent : total-upload > Packet mark : packet-udp > Limit.At : 32k > Max.limit : 32k  > Apply Ok

Name : download-icmp > Parent : total-download > Packet mark : packet-icmp > Limit.At : 16k > Max.limit : 16k  > Apply Ok

Name : upload-Icmp >> Parent : total-upload >> Packet mark : packet-icmp >>  Limit.At : 32k >> Max.limit : 32k  >> Apply Ok

Name : download-sisa > Parent : total-download > Packet mark : packet-sisa > Limit.At : 16k > Max.limit : 16k  > Apply Ok

Name : upload-sisa > Parent : total-upload > Packet mark : packet-sisa > Limit.At : 32k > Max.limit : 32k  > Apply Ok

 Hasilnya akan seperti ini

Ping di New Terminal pada winbox

Ping 8.8.8.8

Ping google.com

Sambungkan ke wifi yang sudah dibuat tadi lalu untuk test konfigurasi  buka browser ketik ping google.com

Jika sudah ada yang connect maka warnanya pun akan berubah ubah seperti ini
