EIGRP ( Enhanced Interior Gateway Routing Protocol )

Routing Dynamic EIGRP ( Enhanced Interior Gateway Protocol )

EIGRP adalah protocol routing buatan cisco, jadi kita tidak mungkin bias menggunakan protocol routing ini pada perangkat selain cisco, seperti mikrotik, juniper, ataupun perangkat lainya.

EIGRP menggunakan perhitungan yang disebut sophisticated metric. Ada formula matematika yang digunakan dalam perhitungan. Sedangkan variable yang mempengaruhi perhitungan antara lain

Bandwith

Bandwith didefinisikan sebagai 107 kbps dibagi dengan link terlambat ( slowest link ) diantara link atau path yang ada. Dengan demikian, path terbaik atau rute terbaik akan memiliki nilai atau cost paling kecil ( Lower cost )

Load dan Realibility

Load dan Reability adalah nilai sebesar 8 bit, yang dihitung berdasarkan performa terbaik. Biasanya nilai load dan reability bernilai 0

Delay

Delay bernilai konstan untuk setiap jenis interface. Delay diukur dalam satuan mikrodetik sebagai contoh seriallink memiliki delay 20.0000 mikrodetik dan delay Ethernet 1000 mikrodetik

Dual

Sebagianm protocol routing menggunakan algoritma Bellman-Ford. Sedangkan EIGRP menggunakan diffusing update algoritma ( DUAL ) . Proses kalkulasi tersebar ( diffuse ) di antara router – router, berikut contoh konfigurasi EIGRP

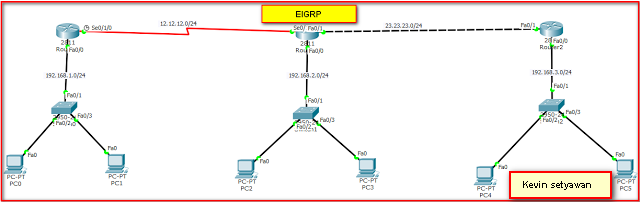

Topologi

 Cara Konfigurasi, Pertama masuk ke Router 0

Router 0

Router>en

Router#configure terminal

Router(config)#interface fastEthernet0/0

Router(config-if)#ip address 192.168.1.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#interface serial0/1/0

Router(config-if)#ip address 12.12.12.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#router eigrp 10

Router(config-router)#no auto-summary

Router(config-router)#network 192.168.1.0

Router(config-router)#network 12.12.12.0

Router(config-router)#ex

Router(config)#do wr

Router 1

Router#configure terminal

Router(config)#interface fastEthernet0/0

Router(config-if)#ip address 192.168.2.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#interface serial0/1/0

Router(config-if)#ip address 12.12.12.2 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#interface fastEthernet0/1

Router(config-if)#ip address 23.23.23.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#router eigrp 10

Router(config-router)#network 12.12.12.0

Router(config-router)#network 192.168.2.0

Router(config-router)#network 23.23.23.0

Router(config-router)#ex

Router(config)#do wr


Router 2

Router>en

Router#configure terminal
Router(config)#interface fastEthernet0/1
Router(config-if)#ip address 23.23.23.2 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#interface fastEthernet0/0
Router(config-if)#ip address 192.168.3.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#router eigrp 10
Router(config-router)#network 23.23.23.0
Router(config-router)#network 192.168.3.0
Router(config-router)#ex
Router(config)#do wr

Lanjut selesai konfigurasi router sekarang kita ke Switch

Switch 0


Switch>en
Switch#configure terminal
Switch(config)#interface fastEthernet0/1
Switch(config-if)#switchport mode trunk

Switch 1

Switch>en
Switch#configure terminal
Switch(config)#interface fastEthernet0/1
Switch(config-if)#switchport mode trunk

Switch 2

Switch>en
Switch#configure terminal
Switch(config)#interface fastEthernet0/1
Switch(config-if)#switchport mode trunk

Langkah pengetesan ping dari PC-0 ke PC-5 hasilnya seperti di bawah berarti sudah berhasil



{ SEMOGA BERMANFAAT }
